多聯體鋁殼電阻器
型號：AC-ARXUAC-ARXU系列鋁殼多聯體電阻器采用多個鋁殼電阻器進行組合，在常規鋁殼電阻器兩端加裝不銹鋼擋片將其進行密封，并在兩端加裝支架對薄弱部分進行保護，使其防護等級達到IP54等級標準。本產品體積小、外形美觀，耐氣候性、耐震動性、安全性能好，方便用戶接線安裝。廣泛應用于變頻器、電梯、機器人、伺服系統等高要求的電氣回路中，并且能適用于惡劣的工控環境中。
產品介紹
產品識別碼：
例如：AC-AR4U-2000W32RJ
(公司代碼：AC為公司簡稱，AR4U為產品類別，4為四聯體，2000W為功率，32R為阻值，J為接線方式為引線。)

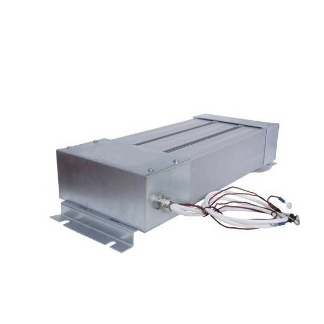

產品外觀圖：

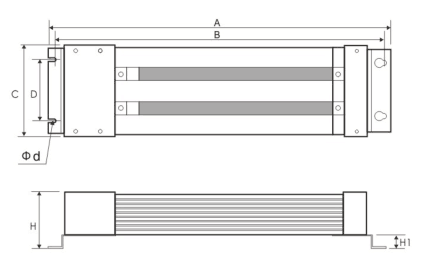

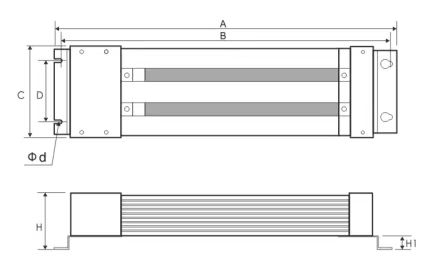

產品尺寸表：
備注：下表中為常規默認尺寸，也可以按客戶需求定制非標尺寸以及引線長度。
| 型號、功率 | 聯體規格 | A(±5)mm | B(±5)mm | C(±3)mm | D(±2)mm | H(±3)mm | H1(±3)mm | Φd(mm) | 配 線 ( mm2 ) | 引線長度 ( mm ) |
| AC-AR1U-200W | 單聯體 | 268 | 258 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-300W | 單聯體 | 318 | 308 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-400W | 單聯體 | 368 | 358 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-500W | 單聯體 | 438 | 428 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-600W | 單聯體 | 503 | 493 | 90 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR2U-800W | 雙聯體 | 372 | 362 | 135 | 84 | 84 | 20 | 6 | 2.5 | 500 |
| AC-AR2U-1000W | 雙聯體 | 442 | 432 | 135 | 84 | 84 | 20 | 6 | 4 | 600 |
| AC-AR2U-1200W | 雙聯體 | 507 | 497 | 135 | 84 | 84 | 20 | 6 | 4 | 600 |
| AC-AR2U-2000W | 雙聯體 | 480 | 470 | 110 | 60 | 130 | 20 | 6 | 4 | 700 |
| AC-AR3U-1200W | 三聯體 | 372 | 362 | 185 | 134 | 84 | 20 | 6 | 4 | 600 |
| AC-AR3U-1500W | 三聯體 | 442 | 432 | 185 | 134 | 84 | 20 | 6 | 4 | 700 |
| AC-AR3U-1800W | 三聯體 | 507 | 497 | 185 | 134 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-1600W | 四聯體 | 372 | 362 | 240 | 184 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-2000W | 四聯體 | 372 | 362 | 240 | 184 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-2400W | 四聯體 | 442 | 432 | 240 | 184 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-4000W | 四聯體 | 480 | 470 | 220 | 170 | 130 | 20 | 6 | 6 | 800 |
| AC-AR4U-6000W | 四聯體 | 565 | 555 | 220 | 170 | 130 | 20 | 6 | 6 | 800 |
| AC-AR4U-8000W | 四聯體 | 730 | 720 | 220 | 170 | 130 | 20 | 6 | 6 | 800 |
| AC-AR5U-2000W | 五聯體 | 372 | 362 | 290 | 234 | 84 | 20 | 6 | 4 | 700 |
| AC-AR5U-2500W | 五聯體 | 442 | 432 | 290 | 234 | 84 | 20 | 6 | 4 | 700 |
| AC-AR5U-3000W | 五聯體 | 507 | 497 | 290 | 234 | 84 | 20 | 6 | 4 | 800 |
