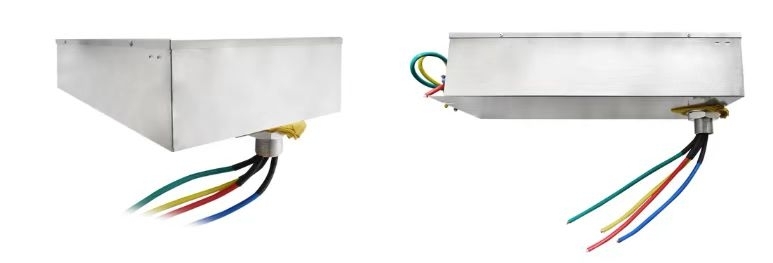

EMC單相/三相屏蔽電源濾波器
型號：AC-NX100CEMC單相/三相屏蔽電源濾波器產品是由無源器件組成，使用濾波組件進行線路濾波，屏蔽外殼屏蔽外界干擾，濾除電路中的無用信號和噪聲干擾，保證了電源和信號優異的傳導濾波和輻射屏蔽特性。屏蔽濾波器廣泛用于機房電磁屏蔽室、暗室、信息安全保密室、屏蔽箱柜、通信產品、可控硅變流設備、核磁共振房、電子房艙、凈化電源設備的電源端濾波和流水線、變流變頻設備、凈化電源、局放試驗等工業設施、設備的電源濾波。屏蔽濾波器按照GJB1518A-2015射頻干擾濾波器通用規范執行相關測試，在屏蔽房暗室領域，可提供能在10KHz-40GHz的陽帶范圍內，信號隔離度大于100dB的多種電源濾波器和信號濾波器（C等級屏蔽濾波器）。
產品介紹
①額定電壓：單相交流屏蔽濾波器：110VAC/250VAC，380VAC；單相直流屏蔽濾波器：50VDC、100VDC、250VDC、500VDC、1000VDC；
②接地線屏蔽濾波器/三相五線制屏蔽濾波器：380VAC/440VAC，660VAC/690VAC，1140VAC、3300VAC；
③工作頻率：50/60Hz；絕緣電阻：500VDC 線～地：100MΩ；
④氣候類型：25/070/21；
⑤耐電壓： 線～線：1000VDC，線～地：1000VDC；
⑥屏蔽效能：B級 ≥100dB ，150KHz～10GHz；
C級 ≥100dB ，14KHz～18GHz；
⑦屏蔽濾波器按線制分類 ：
接地屏蔽濾波器（地線屏蔽濾波器）：只有一根地線E； 單相交流一線制屏蔽濾波器：一根火線L、無零線N、無地線E；
單相交流二線制屏蔽濾波器：一根火線L、一根零線N、無地線E； 單相交流三線制屏蔽濾波器：一根火線L、一根零線N、一根地線E；
單相直流二線制屏蔽濾波器：直流DC+、直流DC-（二根火線L、常規無地線E，可另加1根地線）；
三相四線制屏蔽濾波器：A、B、C（三根火線）、N（一根零線）、無地線；
三相五線制屏蔽濾波器：A、B、C（三根火線）、N（一根零線）、E（一根地線）；
產品識別碼：
例如1：AC-1X100C
單相交流380VAC，1為一線制(1根火線L、無零線N，無地線E），額定電流100A。
例如2：AC-2X100C
單相交流220VAC，2為二線制(1根火線L、1根零線N，無地線E），額定電流100A。
例如3：AC-3X100C
單相交流220VAC，3為三線制(1根火線L、1根零線N、1根地線E），額定電流100A。
例如3：AC-4X100C
三相交流380VAC，4為四線制(3根火線L、1根零線N、無地線E，額定電流100A。
例如4：AC-5X100C
三相交流380VAC，5為五線制(3根火線L、1根零線N、1根地線E，額定電流100A。
例如5：DC-2X100C
單相直流250VDC，2為二線制(2根火線L、/DC+、DC-，無地線E），額定電流100A。
例如6：DC-2X600C-HV
單相直流1000VDC，2為二線制(2根火線L、/DC+、DC-，無地線E），額定電流600A，HV代表高電壓。
產品型號表：
產品型號 | 額定電流 | 額定電壓 | 工作頻率 | 濾除頻率波段 | 插入損耗 |
AC-1X10C | 10A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X20C | 20A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X30C | 30A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X50C | 50A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X60C | 60A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X80C | 80A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X100C | 100A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X150C | 150A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X200C | 200A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X300C | 300A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-1X500C | 500A | 380VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X10C | 10A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X16C | 16A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X30C | 30A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X50C | 50A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X80C | 80A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X100C | 100A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X200C | 200A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X300C | 300A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-2X500C | 500A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X10C | 10A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X16C | 16A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X30C | 30A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X50C | 50A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X80C | 80A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X100C | 100A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X200C | 200A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X300C | 300A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-3X500C | 500A | 110/250VAC | 50/60Hz | 14KHz～18GHz | 100dB |
DC-2X10C | 10A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X20C | 20A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X30C | 30A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X50C | 50A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X80C | 80A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X100C | 100A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X200C | 200A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X300C | 300A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X400C | 400A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X500C | 500A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X600C | 600A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X800C | 800A | 250VDC | DC | 14KHz～18GHz | 100dB |
DC-2X80C-HV | 80A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X100C-HV | 100A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X200C-HV | 200A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X300C-HV | 300A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X400C-HV | 400A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X500C-HV | 500A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X600C-HV | 600A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X800C-HV | 800A | 1000VDC | DC | 14KHz～18GHz | 100dB |
DC-2X1000C-HV | 1000A | 1000VDC | DC | 14KHz～18GHz | 100dB |
AC-4X5C | 5A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X10C | 10A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X20C | 20A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X30C | 30A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X50C | 50A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X70C | 70A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X80C | 80A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X100C | 100A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X150C | 150A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X200C | 200A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X300C | 300A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-4X400C | 400A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X5C | 5A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X10C | 10A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X20C | 20A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X30C | 30A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X50C | 50A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X80C | 80A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X100C | 100A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X150C | 150A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X200C | 200A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X300C | 300A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X400C | 400A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X500C | 500A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |
AC-5X600C | 600A | 380/440VAC | 50/60Hz | 14KHz～18GHz | 100dB |

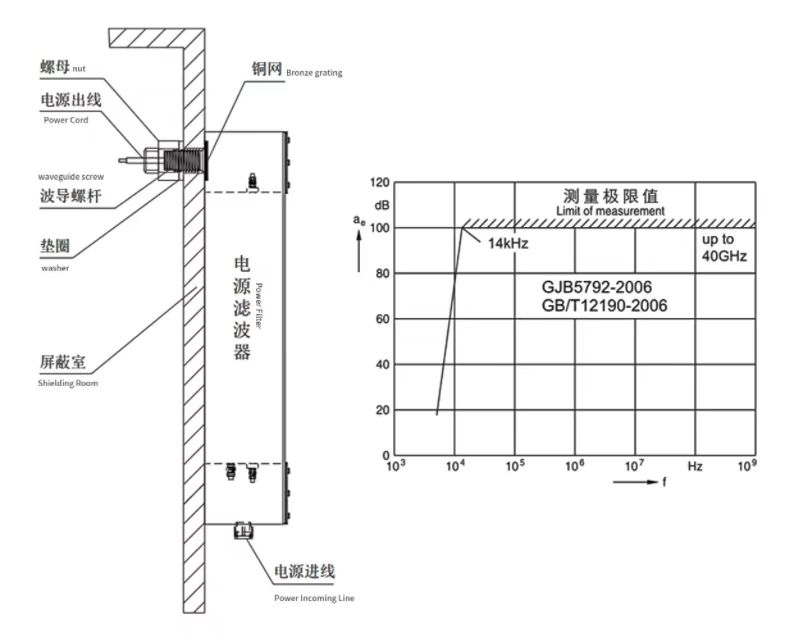

安裝示意圖：

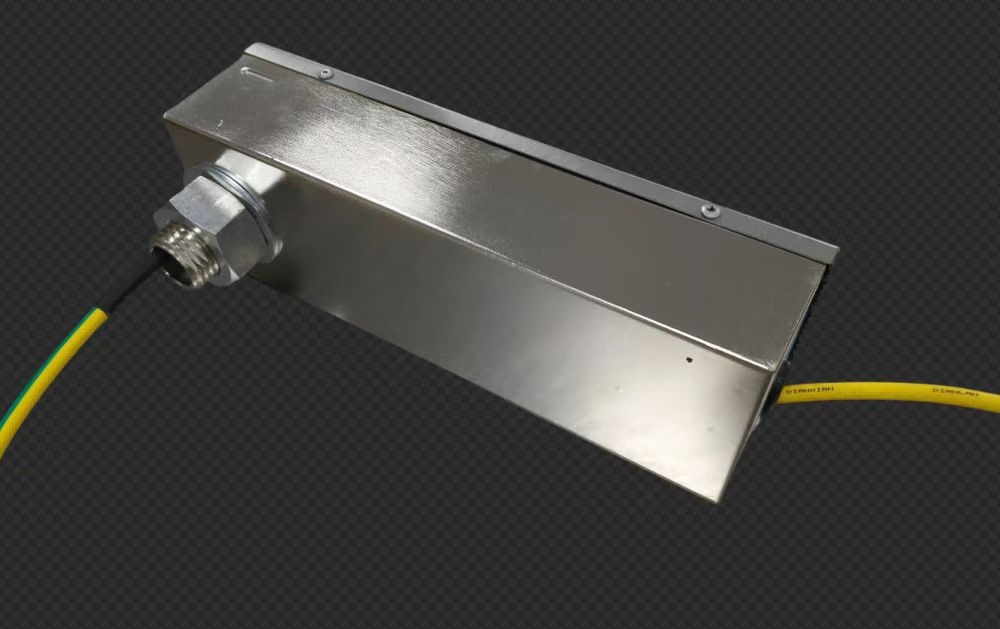

接地屏蔽濾波器（地線屏蔽濾波器）：只有一根地線E；
