正弦波濾波器
型號：AC-SWFAC-SWF系列正弦波濾波器是在PWM變頻器驅動下，其開關頻率范圍在2KHz-8KHz之間仍提供正弦波輸出電壓；可以消除電機絕緣失效問題并通過消除與變頻器輸出波形相關的高dv/dt來減少電磁干擾，消除電機的過電壓問題，改善電機的性能和壽命，減少了因電纜線長而出現的分布電容和分布電感產生共振的現象。
產品介紹
產品識別碼：
例如：AC-SWF040
(公司代碼：AC為公司簡稱，SWF為產品類別，040為額定電流40A,電壓等級400V。)

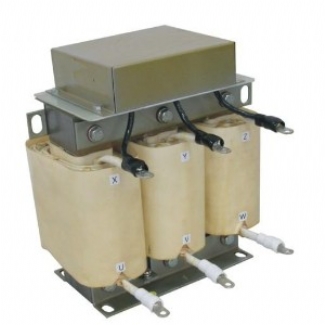

產品外觀圖：

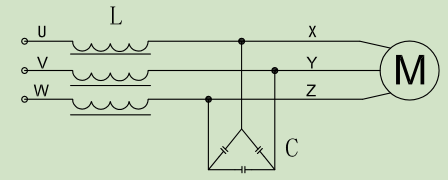

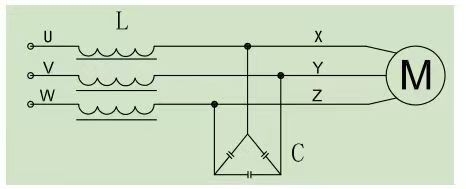

產品典型原理圖：

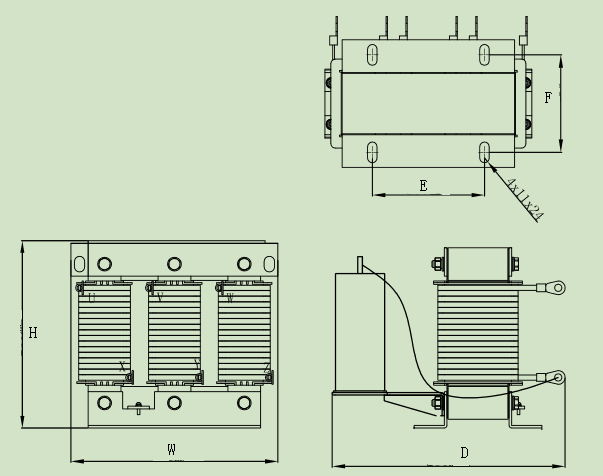

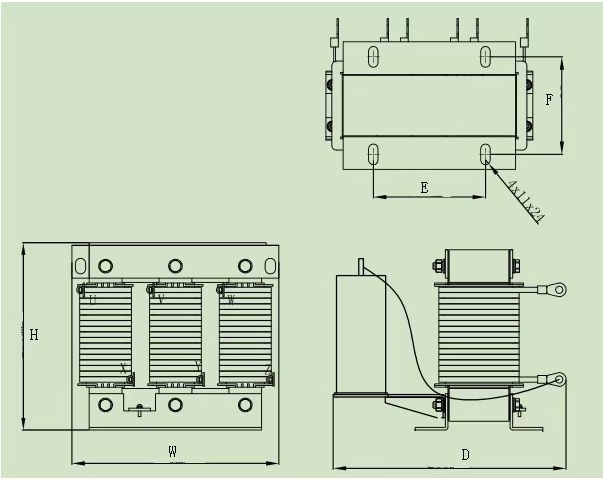

產品尺寸表：
備注：以下配置工作頻率:50/60Hz、工作電壓:三相380VAC,開關頻率:2KHz-8KHz,絕緣等級:F/H級，有特殊要求請來電咨詢.
| 產品型號 | 額定電流 | 電感量 | 壓 降 | 適配變頻器功率 | W | D | H | E | F |
| AC-SWF0015 | 15A | 4mH | 18.84V | 0.55KW-5.5KW | 240 | 280 | 250 | 110 | 90 |
| AC-SWF0020 | 20A | 3mH | 18.84V | 7.5KW | 240 | 280 | 250 | 110 | 90 |
| AC-SWF0030 | 30A | 2mH | 18.84V | 11KW | 260 | 300 | 265 | 130 | 115 |
| AC-SWF0040 | 40A | 1.4mH | 17.584V | 15KW | 260 | 300 | 265 | 130 | 115 |
| AC-SWF0050 | 50A | 1.2mH | 18.84V | 18.5KW | 330 | 350 | 350 | 130 | 115 |
| AC-SWF0060 | 60A | 1mH | 18.84V | 22KW | 330 | 350 | 350 | 130 | 115 |
| AC-SWF0080 | 80A | 0.8mH | 18.84V | 30KW | 350 | 360 | 390 | 130 | 115 |
| AC-SWF0090 | 90A | 0.65mH | 18.6516V | 37KW | 380 | 360 | 390 | 130 | 115 |
| AC-SWF0120 | 120A | 0.52mH | 18.84V | 45KW | 430 | 400 | 420 | 170 | 110 |
| AC-SWF0150 | 150A | 0.45mH | 21.195V | 55KW | 430 | 420 | 420 | 170 | 110 |
| AC-SWF0200 | 200A | 0.35mH | 21.195V | 75KW | 450 | 460 | 420 | 190 | 140 |
| AC-SWF0250 | 250A | 0.3mH | 23.55V | 90KW-110KW | 450 | 550 | 430 | 190 | 140 |
| AC-SWF0300 | 300A | 0.24mH | 22.608V | 132KW | 480 | 550 | 460 | 190 | 140 |
| AC-SWF0360 | 360A | 0.2mH | 21.4776V | 160KW | 480 | 550 | 500 | 190 | 140 |
| AC-SWF0450 | 450A | 0.15mH | 21.195V | 185KW | 480 | 560 | 500 | 230 | 145 |
| AC-SWF0500 | 500A | 0.15mH | 18.84V | 200KW-220KW | 535 | 640 | 620 | 230 | 145 |
| AC-SWF0600 | 600A | 0.12mH | 22.608V | 250KW-280KW | 535 | 660 | 620 | 230 | 145 |
| AC-SWF0660 | 660A | 0.1mH | 22.7964V | 315KW | 535 | 680 | 620 | 230 | 145 |
| AC-SWF0750 | 750A | 0.09mH | 21.195V | 355KW | 750 | 600 | 640 | 230 | 145 |
| AC-SWF0900 | 900A | 0.08mH | 22.608V | 400KW-450KW | 750 | 600 | 700 | 230 | 145 |
| AC-SWF1200 | 1200A | 0.063mH | 23.7384V | 500KW | 750 | 600 | 710 | 230 | 145 |
| AC-SWF1500 | 1500A | 0.047mH | 22.137V | 630KW | 750 | 620 | 720 | 230 | 145 |
