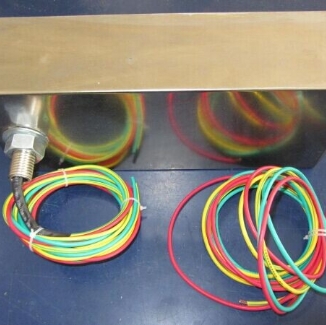

屏蔽設施濾波器
型號：AC-NX30C1、低電壓降，低泄露電流，插入損耗高，具有不錯的輻射干擾抑制性能。2、適用于機房電磁屏蔽室、可控硅變流設備、核磁共振房、信息安全保密室、暗室、電子房艙、凈化電源設備的電源端濾波和流水線、變流變頻設備、凈化電源、局放試驗等工業設施、設備的電源濾波。
產品介紹
產品識別碼：
例如1：AC-1X30C
(公司代碼：AC為公司簡稱，單相380V電壓，1為一線制(1根火線)/也可做成1根火線和1根零線、常規默認無地線(螺
栓接地)/可另加地線，30為額定電流30A。)
例如2：AC-2X30C
(公司代碼：AC為公司簡稱，單相220V電壓，2為二線制(1根火線和1根零線)/也可做成1根火線1根零線和1根地線、常
規默認無地線/可另加地線，30為額定電流30A。)
例如3：AC-4X30C
(公司代碼：AC為公司簡稱，三相380V電壓，4為四線制(3根火線和1根零線)、常規默認無地線，30為額定電流30A。)
例如4：AC-5X30C
(公司代碼：AC為公司簡稱，三相380V電壓，5為五線制(3根火線1根零線和1根地線)、常規默認有地線，30為額定電流30A。)
產品型號表：
| 產品型號 | 額定電流(A) | 額定電壓(V) | 工作頻率(Hz) | 絕緣電阻(MΩ) | 濾除頻率波段 | 插入損耗 |
| AC-1X10C | 10 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X20C | 20 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X30C | 30 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X50C | 50 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X80C | 80 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X100C | 100 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X150C | 150 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X200C | 200 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X300C | 300 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-1X500C | 500 | 380 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-2X10C | 10 | 110/250 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-2X16C | 16 | 110/250 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-2X30C | 30 | 110/250 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-2X50C | 50 | 110/250 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-2X80C | 80 | 110/250 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-2X100C | 100 | 110/250 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X5C | 5 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X10C | 10 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X20C | 20 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X30C | 30 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X50C | 50 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X70C | 70 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X80C | 80 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X100C | 100 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X150C | 150 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X200C | 200 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X300C | 300 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-4X400C | 400 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X10C | 10 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X20C | 20 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X30C | 30 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X50C | 50 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X80C | 80 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X100C | 100 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X150C | 150 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X200C | 200 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X300C | 300 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X400C | 400 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X500C | 500 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
| AC-5X600C | 600 | 250/440 | 50/60 | 100 | 14KHz～40GHz | 70dB～100dB |
