低壓串聯電抗器
型號：AC-CKSGAC-CKSG系列低壓串聯電抗器產品用于低壓無功補償中，與電容器串聯使用。電容器在補償容性無功功率的時候，往往會受到諧波電流、合閘涌流及操作過電壓的影響，造成電容器損壞和功率因數降低，因此需要在電容器前端加裝串聯電抗器，用以抑制和吸收諧波，保護電容器，避免諧波電壓電流及沖擊電壓電流影響，改善電能質量提高系統功率因數，延長電容器使用壽命。
產品介紹
產品識別碼：
例如：AC-CKSG-2.1/0.48-7%
(公司代碼：AC為公司簡稱，C為串聯，K為電抗器，S為三相、D為單相，G為干式空氣冷卻，2.1為電抗器三相容量Kvar，0.48為配電容器額定線電壓三相480V，7%為電抗器所選電抗率。)

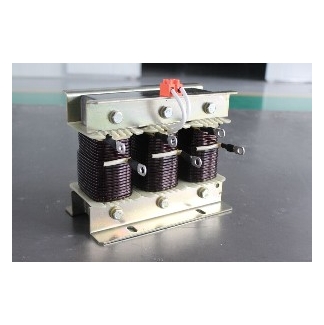

產品外觀圖：

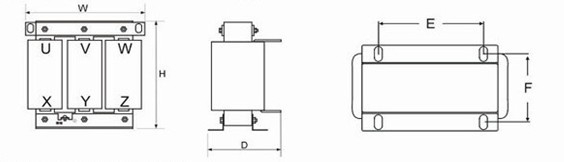

產品尺寸表：
電容器常規工作電壓：三相400VAC，三相450VAC，三相480VAC，三相525VAC;
電抗器的電抗率常規有6%,7%,12%,14%可供選擇.
濾除諧波(與串聯電容器相匹配): 6%電抗率可以濾除電網中5次、7次諧波,7%電抗率效果更好.
12%電抗率可以濾除電網中3次以上諧波,14%電抗率效果更好.
下表中數據僅選擇最常規的配置: 電容器電壓三相480V,電抗率7%作為參考,具體選型可來電咨詢.
| 產品型號 | 額定電流 | 電抗率 | 電容容量 | W | D | H | E | F |
| AC-CKSG-0.35/0.48-7% | 6.01A | 7% | 5KVAR | 190 | 95 | 170 | 100 | 80 |
| AC-CKSG-0.7/0.48-7% | 12.02A | 7% | 10KVAR | 210 | 120 | 190 | 110 | 95 |
| AC-CKSG-0.84/0.48-7% | 14.43A | 7% | 12KVAR | 210 | 120 | 190 | 110 | 95 |
| AC-CKSG-1.05/0.48-7% | 18.04A | 7% | 15KVAR | 210 | 120 | 190 | 110 | 95 |
| AC-CKSG-1.12/0.48-7% | 19.25A | 7% | 16KVAR | 210 | 125 | 190 | 110 | 95 |
| AC-CKSG-1.26/0.48-7% | 21.65A | 7% | 18KVAR | 210 | 125 | 190 | 110 | 95 |
| AC-CKSG-1.4/0.48-7% | 24.05A | 7% | 20KVAR | 210 | 125 | 190 | 110 | 95 |
| AC-CKSG-1.75/0.48-7% | 30.07A | 7% | 25KVAR | 240 | 140 | 220 | 133 | 120 |
| AC-CKSG-1.96/0.48-7% | 33.68A | 7% | 28KVAR | 240 | 140 | 220 | 133 | 120 |
| AC-CKSG-2.1/0.48-7% | 36.08A | 7% | 30KVAR | 240 | 140 | 225 | 133 | 120 |
| AC-CKSG-2.45/0.48-7% | 42.09A | 7% | 35KVAR | 240 | 140 | 230 | 133 | 120 |
| AC-CKSG-2.8/0.48-7% | 48.11A | 7% | 40KVAR | 240 | 145 | 230 | 133 | 120 |
| AC-CKSG-3.15/0.48-7% | 54.13A | 7% | 45KVAR | 265 | 160 | 260 | 130 | 110 |
| AC-CKSG-3.5/0.48-7% | 60.14A | 7% | 50KVAR | 310 | 170 | 260 | 190 | 130 |
| AC-CKSG-4.2/0.48-7% | 72.17A | 7% | 60KVAR | 320 | 170 | 265 | 190 | 130 |
| AC-CKSG-4.9/0.48-7% | 84.20A | 7% | 70KVAR | 330 | 195 | 270 | 170 | 120 |
| AC-CKSG-5.25/0.48-7% | 90.21A | 7% | 75KVAR | 340 | 195 | 295 | 190 | 130 |
| AC-CKSG-5.6/0.48-7% | 96.22A | 7% | 80KVAR | 340 | 195 | 295 | 210 | 130 |
| AC-CKSG-6.3/0.48-7% | 108.25A | 7% | 90KVAR | 340 | 195 | 300 | 210 | 130 |
| AC-CKSG-7/0.48-7% | 120.28A | 7% | 100KVAR | 350 | 190 | 300 | 220 | 135 |
| AC-CKSG-8.4/0.48-7% | 144.34A | 7% | 120KVAR | 350 | 235 | 300 | 220 | 135 |
| AC-CKSG-10.5/0.48-7% | 180.42A | 7% | 150KVAR | 350 | 240 | 300 | 220 | 140 |
