交流輸出電抗器

型號：AC-CACL

AC-CACL系列輸出電抗器產品，具有直流電阻小、抗電磁力能力強、短時間過載能力強、體積小、溫升低、噪音小等特點。通常安裝在變頻器的輸出端、電機的進線端，用于限制變頻器與電機連接電纜的容性充電電流，鈍化變頻器輸出的PWM波的電壓上升率，改善輸出電流波形、平滑濾波，降低輸出高次諧波造成的漏電流；有效降低IGBT輸出的瞬變高電壓dv/dt，改善電機絕緣特性，延長電機使用壽命；減小電機接地泄漏電流，補償在長導線時的分布電容再充電電流，延長傳輸距離；可以降低電機的噪音，減低渦流損耗，抑制來自電機的尖峰電壓對變頻器模塊的沖擊損害。

產品介紹

產品識別碼：

例如：AC-CACL200、AC-CACL-T200
(公司代碼：AC為公司簡稱，CACL為產品類別，200為額定電流200A，-T代表電抗器線圈繞組材質為銅的.)

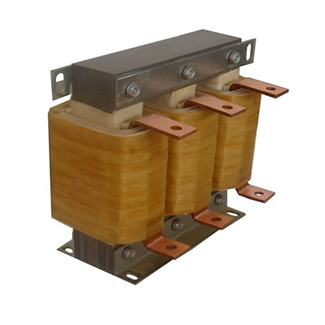

產品外觀圖：

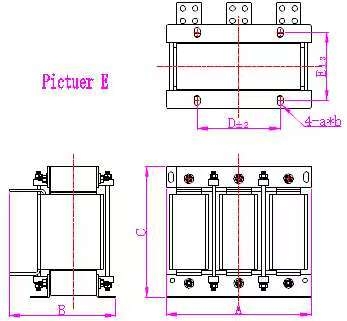

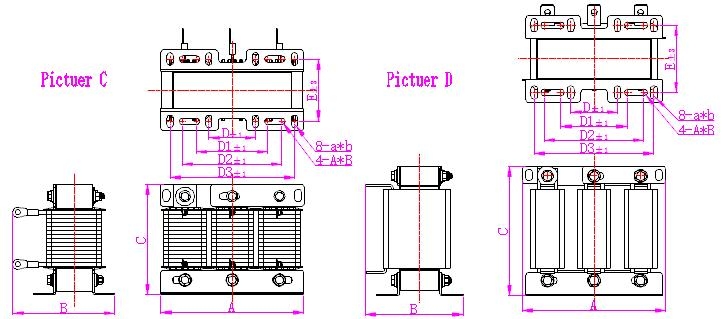

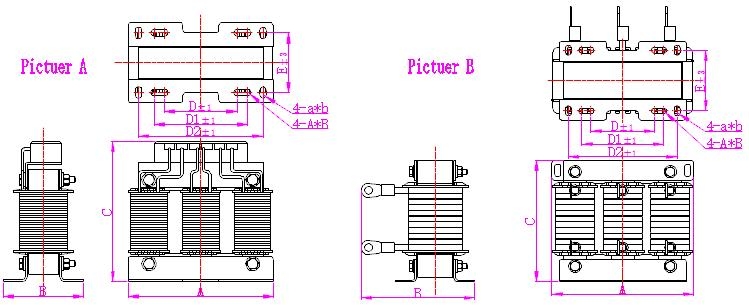

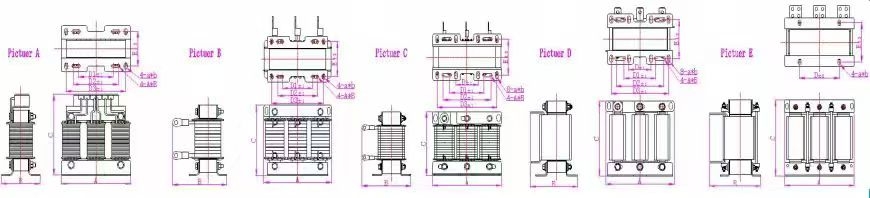

產品尺寸表1：

備注：以下配置工作電壓：三相380VAC-三相480VAC，工作頻率：50/60Hz，有特殊電壓請來電咨詢；產品線圈繞組材質：鋁的.

產品型號	繞組材質	電流	電壓	電壓降	適配變頻器功率	圖號	A	B	C	D3	E
AC-CACL010	鋁	10A	400V	1%	0.4KW-2.2KW	圖A	145	80	140	120	57.5
AC-CACL015	鋁	15A	400V	1%	3.7KW-5.5KW	圖A	145	80	140	120	57.5
AC-CACL020	鋁	20A	400V	1%	7.5KW	圖A	145	80	140	120	57.5
AC-CACL030	鋁	30A	400V	1%	11KW	圖B	160	135	140	120	67
AC-CACL040	鋁	40A	400V	1%	15KW	圖B	160	135	140	120	67
AC-CACL050	鋁	50A	400V	1%	18.5KW	圖B	160	135	140	120	67
AC-CACL060	鋁	60A	400V	1%	22KW	圖B	160	135	140	120	67
AC-CACL080	鋁	80A	400V	1%	30KW	圖C	210	175	170	180	90
AC-CACL110	鋁	110A	400V	1%	37KW	圖C	210	180	155	180	95
AC-CACL125	鋁	125A	400V	1%	45KW	圖C	210	175	170	180	90
AC-CACL150	鋁	150A	400V	1%	55KW	圖D	220	150	200	180	91
AC-CACL200	鋁	200A	400V	1%	75KW	圖D	220	170	200	180	101
AC-CACL250	鋁	250A	400V	1%	90KW	圖D	235	175	245	200	102
AC-CACL275	鋁	275A	400V	1%	110KW	圖D	235	175	245	200	102
AC-CACL300	鋁	300A	400V	1%	132KW	圖D	235	180	245	200	107
AC-CACL400	鋁	400A	400V	1%	160KW	圖D	280	190	260	240	105
AC-CACL500	鋁	500A	400V	1%	185KW-220KW	圖D	280	205	260	240	114
AC-CACL600	鋁	600A	400V	1%	250KW	圖D	280	210	285	240	114
AC-CACL800	鋁	800A	400V	1%	280KW-315KW	圖D	320	215	295	250	110
AC-CACL1000	鋁	1000A	400V	1%	355KW-400KW	圖E	355	235	375	200	125
AC-CACL1200	鋁	1200A	400V	1%	450KW-500KW	圖E	355	250	425	200	125
AC-CACL1400	鋁	1400A	400V	1%	560KW	圖E	355	255	425	200	125
AC-CACL1600	鋁	1600A	400V	1%	630KW	圖E	355	255	425	200	125

產品尺寸表2：

備注：以下配置工作電壓：三相380VAC-三相480VAC，工作頻率：50/60Hz，有特殊電壓請來電咨詢；產品線圈繞組材質：銅的.

產品型號	繞組材質	電流	電壓	電壓降	適配變頻器功率	圖號	A	B	C	D3	E
AC-CACL-T010	銅	10A	400V	1%	0.4KW-2.2KW	圖A	145	80	140	120	57.5
AC-CACL-T015	銅	15A	400V	1%	3.7KW-5.5KW	圖A	145	80	140	120	57.5
AC-CACL-T020	銅	20A	400V	1%	7.5KW	圖A	145	80	140	120	57.5
AC-CACL-T030	銅	30A	400V	1%	11KW	圖B	160	135	140	120	67
AC-CACL-T040	銅	40A	400V	1%	15KW	圖B	160	135	140	120	67
AC-CACL-T050	銅	50A	400V	1%	18.5KW	圖B	160	135	140	120	67
AC-CACL-T060	銅	60A	400V	1%	22KW	圖B	160	135	140	120	67
AC-CACL-T080	銅	80A	400V	1%	30KW	圖C	210	180	155	180	95
AC-CACL-T110	銅	110A	400V	1%	37KW	圖C	210	180	155	180	95
AC-CACL-T125	銅	125A	400V	1%	45KW	圖C	210	180	155	180	95
AC-CACL-T150	銅	150A	400V	1%	55KW	圖D	220	160	180	180	101
AC-CACL-T200	銅	200A	400V	1%	75KW	圖D	235	175	215	200	107
AC-CACL-T250	銅	250A	400V	1%	90KW	圖D	235	175	215	200	107
AC-CACL-T275	銅	275A	400V	1%	110KW	圖D	235	175	215	200	107
AC-CACL-T300	銅	300A	400V	1%	132KW	圖D	235	175	215	200	107
AC-CACL-T400	銅	400A	400V	1%	160KW	圖D	280	210	230	240	134
AC-CACL-T500	銅	500A	400V	1%	185KW-220KW	圖D	280	215	230	240	134
AC-CACL-T600	銅	600A	400V	1%	250KW	圖D	280	220	270	240	134
AC-CACL-T800	銅	800A	400V	1%	280KW-315KW	圖D	320	225	285	250	134
AC-CACL-T1000	銅	1000A	400V	1%	355KW-400KW	圖D	320	245	285	250	134
AC-CACL-T1200	銅	1200A	400V	1%	450KW-500KW	圖E	355	270	330	200	164
AC-CACL-T1400	銅	1400A	400V	1%	560KW	圖E	355	280	330	200	164
AC-CACL-T1600	銅	1600A	400V	1%	630KW	圖E	355	280	330	200	164
