交流輸入電抗器

型號：AC-JACL

AC-JACL系列輸入電抗器產品，具有直流電阻小、抗電磁力能力強、短時間過載能力強、體積小、溫升低、噪音小等特點。通常安裝在變頻器、直流調速器、伺服、電源的進線端，可抵制變頻器產生的高次諧波向電網傳遞，減少變頻器產生的電流諧波失真以及高次諧波對其他元器件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的損害。

產品介紹

產品識別碼：

例如：AC-JACL150、AC-JACL-T150
(公司代碼：AC為公司簡稱，JACL為產品類別，150為額定電流150A，-T代表電抗器線圈繞組材質為銅的.)

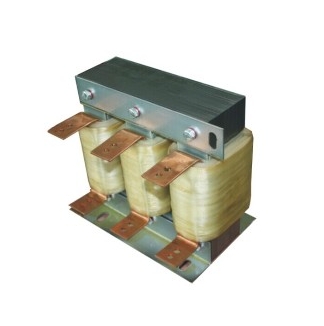

產品外觀圖：

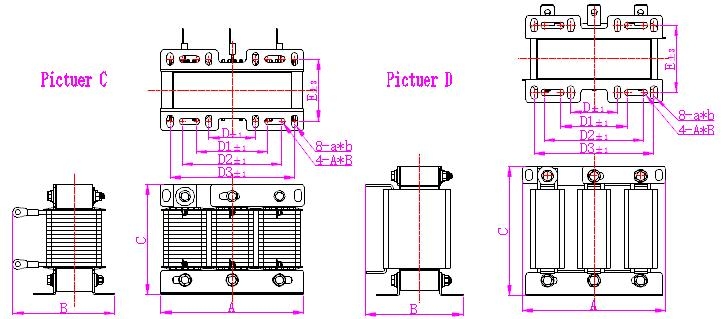

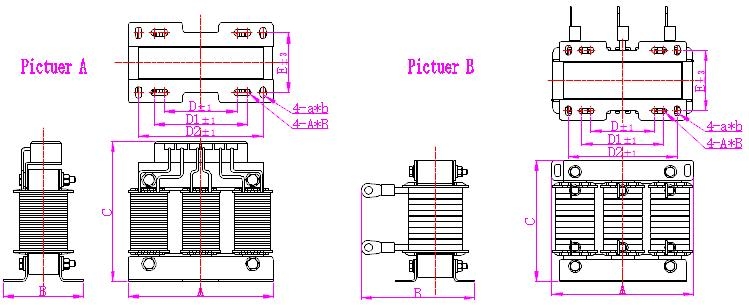

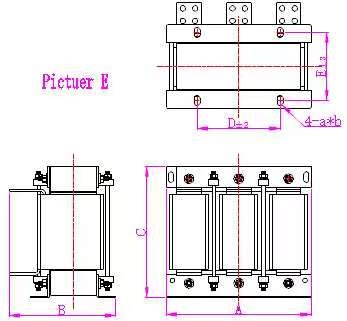

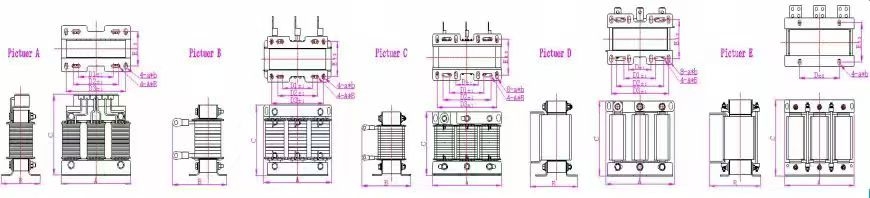

產品尺寸表1：

備注：以下配置工作電壓：三相380VAC-三相480VAC，工作頻率：50/60Hz，有特殊電壓請來電咨詢；產品線圈繞組材質：鋁的.

產品型號	繞組材質	電流	電壓	電壓降	適配變頻器功率	圖號	A	B	C	D3	E
AC-JACL010	鋁	10A	400V	2%	0.4KW-2.2KW	圖A	145	80	140	120	57.5
AC-JACL015	鋁	15A	400V	2%	3.7KW-5.5KW	圖A	145	80	140	120	57.5
AC-JACL020	鋁	20A	400V	2%	7.5KW	圖A	145	80	140	120	57.5
AC-JACL030	鋁	30A	400V	2%	11KW	圖B	160	135	140	120	67
AC-JACL040	鋁	40A	400V	2%	15KW	圖B	160	135	140	120	67
AC-JACL050	鋁	50A	400V	2%	18.5KW	圖C	210	175	170	180	90
AC-JACL060	鋁	60A	400V	2%	22KW	圖C	210	175	170	180	90
AC-JACL080	鋁	80A	400V	2%	30KW	圖C	210	175	170	180	90
AC-JACL110	鋁	110A	400V	2%	37KW	圖C	210	185	170	180	100
AC-JACL125	鋁	125A	400V	2%	45KW	圖C	210	185	170	180	100
AC-JACL150	鋁	150A	400V	2%	55KW	圖D	220	160	200	180	101
AC-JACL200	鋁	200A	400V	2%	75KW	圖D	245	180	215	200	107
AC-JACL250	鋁	250A	400V	2%	90KW	圖D	245	180	245	200	107
AC-JACL275	鋁	275A	400V	2%	110KW	圖D	245	180	245	200	107
AC-JACL300	鋁	300A	400V	2%	132KW	圖D	245	190	270	200	117
AC-JACL400	鋁	400A	400V	2%	160KW	圖D	280	195	285	240	114
AC-JACL500	鋁	500A	400V	2%	185KW-220KW	圖D	280	230	285	240	132
AC-JACL600	鋁	600A	400V	2%	250KW	圖D	320	215	295	250	120
AC-JACL800	鋁	800A	400V	2%	280KW-315KW	圖D	335	240	295	250	135
AC-JACL1000	鋁	1000A	400V	2%	355KW-400KW	圖E	355	245	375	200	135
AC-JACL1200	鋁	1200A	400V	2%	450KW-500KW	圖E	355	260	425	200	135
AC-JACL1400	鋁	1400A	400V	2%	560KW	圖E	355	285	425	200	159
AC-JACL1600	鋁	1600A	400V	2%	630KW	圖E	355	285	425	200	159

產品尺寸表2：

備注：以下配置工作電壓：三相380VAC-三相480VAC，工作頻率：50/60Hz，有特殊電壓請來電咨詢；產品線圈繞組材質：銅的.

產品型號	繞組材質	電流	電壓	電壓降	適配變頻器功率	圖號	A	B	C	D3	E
AC-JACL-T010	銅	10A	400V	2%	0.4KW-2.2KW	圖A	145	80	140	120	57.5
AC-JACL-T015	銅	15A	400V	2%	3.7KW-5.5KW	圖A	145	80	140	120	57.5
AC-JACL-T020	銅	20A	400V	2%	7.5KW	圖A	145	80	140	120	57.5
AC-JACL-T030	銅	30A	400V	2%	11KW	圖B	160	135	140	120	67
AC-JACL-T040	銅	40A	400V	2%	15KW	圖B	160	135	140	120	67
AC-JACL-T050	銅	50A	400V	2%	18.5KW	圖C	210	175	170	180	90
AC-JACL-T060	銅	60A	400V	2%	22KW	圖C	210	180	155	180	95
AC-JACL-T080	銅	80A	400V	2%	30KW	圖C	210	185	170	180	100
AC-JACL-T110	銅	110A	400V	2%	37KW	圖C	210	185	170	180	100
AC-JACL-T125	銅	125A	400V	2%	45KW	圖C	210	185	170	180	100
AC-JACL-T150	銅	150A	400V	2%	55KW	圖D	235	165	195	200	107
AC-JACL-T200	銅	200A	400V	2%	75KW	圖D	235	185	215	200	117
AC-JACL-T250	銅	250A	400V	2%	90KW	圖D	235	185	215	200	117
AC-JACL-T275	銅	275A	400V	2%	110KW	圖D	235	185	215	200	117
AC-JACL-T300	銅	300A	400V	2%	132KW	圖D	235	185	215	200	117
AC-JACL-T400	銅	400A	400V	2%	160KW	圖D	280	190	230	240	114
AC-JACL-T500	銅	500A	400V	2%	185KW-220KW	圖D	280	200	230	240	114
AC-JACL-T600	銅	600A	400V	2%	250KW	圖D	280	200	270	240	114
AC-JACL-T800	銅	800A	400V	2%	280KW-315KW	圖D	320	230	285	250	139
AC-JACL-T1000	銅	1000A	400V	2%	355KW-400KW	圖D	320	230	285	250	139
AC-JACL-T1200	銅	1200A	400V	2%	450KW-500KW	圖E	355	265	330	200	154
AC-JACL-T1400	銅	1400A	400V	2%	560KW	圖E	355	270	330	200	154
AC-JACL-T1600	銅	1600A	400V	2%	630KW	圖E	355	270	330	200	154
